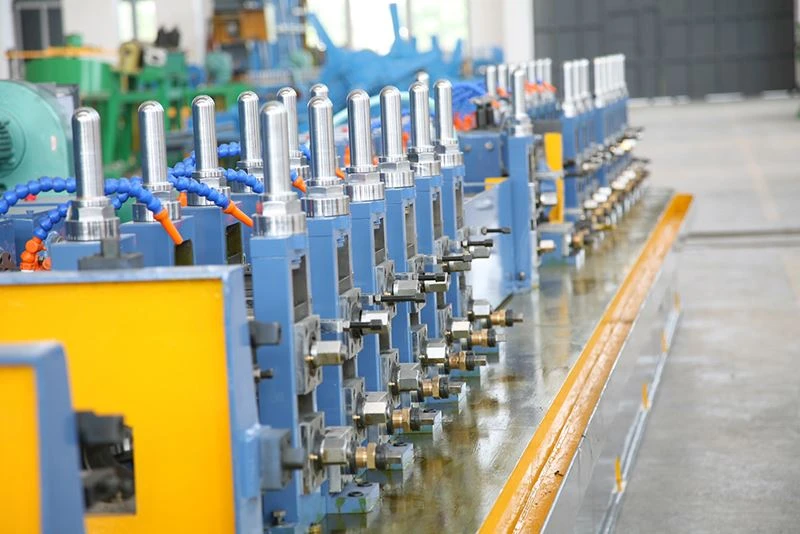

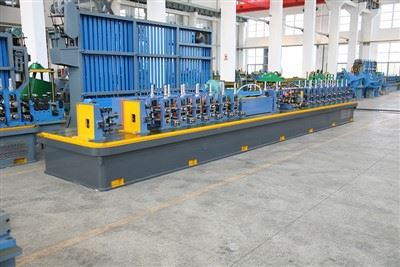

Είμαστε επαγγελματίας κατασκευαστής του ERW Tube Mill -MG32. Αυτός ο εξοπλισμός χρησιμοποιείται ειδικά για την παραγωγή συγκολλημένων σωλήνων υψηλής συχνότητας ευθείας ραφής με διάμετρο Φ13-Φ50,8mm και πάχος τοιχώματος δ0,6-2,0mm, καθώς και σχετικές τετράγωνες και...
Είμαστε επαγγελματίας κατασκευαστής του ERW Tube Mill -MG32. Ο εξοπλισμός αυτός χρησιμοποιείται ειδικά για την παραγωγή σωλήνων υψηλής συχνότητας ευθύγραμμης συγκόλλησης διαμέτρου Φ13-Φ50,8mm και πάχους τοιχώματος δ0,6-2,0mm, καθώς και αντίστοιχων τετράγωνων και προφίλ σωλήνων (δ Μικρότερο ή ίσο με 1,5mm). Τα μηχανήματα κατασκευάζονται από υλικά υψηλής ποιότητας με υψηλή ακρίβεια και είναι εξοπλισμένα με μηχανή κοπής σταθερού μήκους ελεγχόμενη από υπολογιστή. Η κύρια μηχανή περιλαμβάνει συσκευές διαμόρφωσης, συγκόλλησης, ψύξης, διαστασιολόγησης και ευθυγράμμισης. Το πακέτο εξοπλισμού περιλαμβάνει όλα τα στάδια: από το decoiler έως το μηχάνημα κοπής σταθερού μήκους που ελέγχεται από υπολογιστή. Η ταχύτητα κύλισης μπορεί να ρυθμιστεί ανάλογα με την απαιτούμενη διάμετρο σωλήνα και πάχος τοιχώματος.
Κύρια παράμετρος
Μοντέλο
Μέγεθος σωλήνα (mm)
Πάχος (mm)
Ταχύτητα φρεζαρίσματος (m/min)
MG32
Φ13~Φ50,8
0,6~2,0
30~150
Κατάλογος εξαρτημάτων
Οχι.
Όνομα στοιχείου
Ποσότητα-
Σημείωμα
1
Χαλαρώστε
1 σετ
2
Μηχανή συγκόλλησης πισινών
1 σετ
3
Αποθήκευση
1 σετ
Κάθετη/Οριζόντια
4
Συσκευή διαμόρφωσης, συγκόλλησης και βαθμονόμησης (περιλαμβάνει προ-ίσιωμα και ψύξη)
(2) Υλικό: χάλυβας χαμηλής περιεκτικότητας σε άνθρακα, χάλυβας χαμηλής περιεκτικότητας σε κράμα με αντοχή διαρροής δs μικρότερη από ή ίση με 345 MPa, αντοχή σε εφελκυσμό δb Μικρότερη ή ίση με 610 MPa
(3) Πάχος χαλύβδινης λωρίδας: 0,6–2,0 mm (σύμφωνα με το GOST 708-88)
Τύπος σχεδίασης: διπλής όψης με χειροκίνητη απελευθέρωση και περιστροφή 360 μοιρών, εξασφαλίζει την εναλλακτική τροφοδοσία των κυλίνδρων και την ελεύθερη διέλευση της ταινίας στη μονάδα δίσκου.
Η μηχανή κοπής και συγκόλλησης από άκρη σε άκρη εξασφαλίζει ακριβή κοπή δύο κυλίνδρων, ακολουθούμενη από συγκόλληση και ευθυγράμμιση της ραφής συγκόλλησης.
Αποθήκευση:
(1) Σχεδιασμός: συγκόλληση σε πλάκα-συγκολλημένο κλουβί σκίουρου με σύστημα αυτόματης τροφοδοσίας και διανομής.
(2) Μέθοδος ρύθμισης: χειροκίνητη ρύθμιση βίδας.
(3) Όγκος αποθήκευσης: 150–300 m.
Διαμόρφωση-συγκόλλησης-μπλοκ βαθμονόμησης:
(1) Συσκευή τροφοδοσίας και ευθυγράμμισης
(2) Συσκευή διαμόρφωσης
(3) Οδηγός-συσκευής συμπίεσης και συγκόλλησης-απογύμνωσης
(4) Κιτ μπάνιου ψύξης νερού
(5) Συσκευή βαθμονόμησης
(6) Μηχανή προ-ισιώματος
(7) Κύριος μηχανισμός μετάδοσης κίνησης
Πριόνι κοπής με υπολογιστή:
(1) Μέθοδος κοπής: παρακολούθηση ελεγχόμενη από υπολογιστή και αυτόματη κοπή
(2) Πάχος κοπής: δ 0,6-2,0mm
(3) Εξωτερική διάμετρος κοπής: Φ13-Φ50,8mm
(4) Μήκος κοπής: 4-8μ
(5) Ανοχή κοπής: ±3mm
(6) Κινητήρας κοπής: Ασύγχρονος κινητήρας 7,5 KW
(7) Κινητήρας: 11 kW
Πίνακας εξόδου:
Συγκολλημένη κατασκευή πλαισίου εξοπλισμένη με σύστημα συναγερμού βαθμονόμησης
